斜導柱設計長度要怎么進行計算呢？今天小編就來給您普及教育一下。

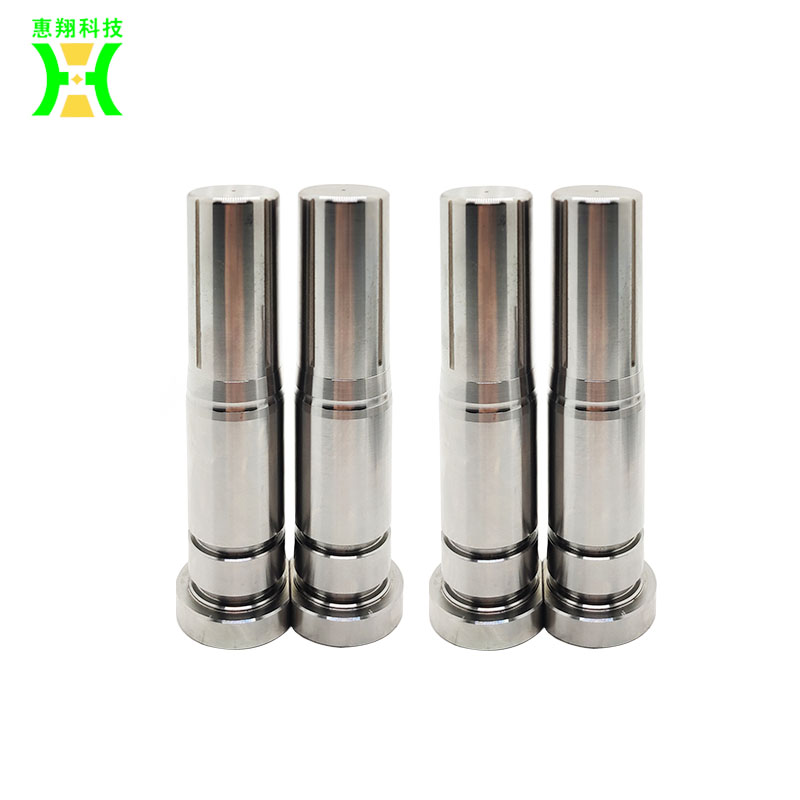

首先，我們需要知道什么是傾斜導向柱？ 斜導柱是指塑料模具中用來為滑塊（排位）側向拉出芯體提供動力的圓柱體，亦稱斜導柱。

因此，由于斜導柱是為滑塊提供動力，我們首先需要了解滑塊的運行情況，了解滑塊的運行情況，才能更容易地計算出斜導柱的長度。

滑塊的工作原理是利用成型機的開模動作，使斜導柱和滑塊產生相對運動趨勢，使滑塊具有沿開模方向和水平方向兩種運動形式，從而可以與產品上下分離。我們設產品的掛鉤長度為A，滑塊在水平方向的移動距離為S，斜導柱的傾斜角度為D. S=A+3~n

斜導柱的長度也很重要哦，它的長度可以控制滑塊的運動距離。

這里看大家是否明白，其實斜導柱的長度是用“三角函數”計算出來的。我們可以把它簡化成三角形，方便用“三角函數”公式計算。Set s是滑塊的滑動距離s，角度x是圖中的角度d。（這兩個數字已經根據產品和模具設計的需要設定為固定值，是已知數字。）上圖中長度L是相對于C的。h是滑塊滑動到指定位置時模具打開的距離。

那么我們由此分析可得：斜導柱設計長度進行計算模型公式為：L=S/Sin（X）H=S/tan（X）（斜導柱工作實際數據長度是L+B，B為斜導柱在模板上的固定段）

伙計們，明白了嗎？
